3 Axis NEMA 34 CNC KIT

3 stk Nema 34 stepper motor 6,2 Nm (878 oz.in)
3 stk stepmotordrev, 7.8A, 256 Micsteps, Udskiftning M860
3 pc Strømforsyning 200W-60VDC/3.33A
1 PC Breakout Board

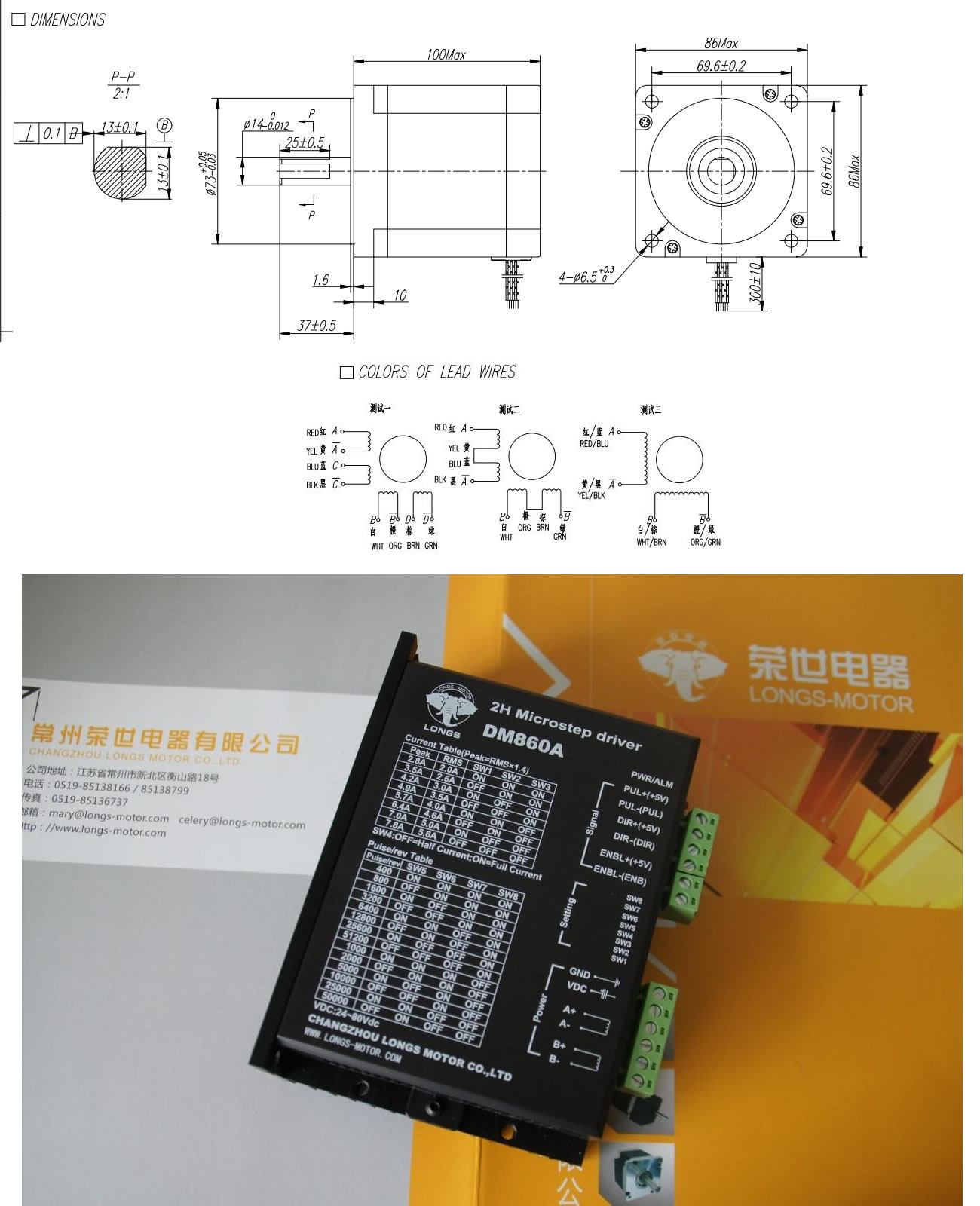

1. Nema 34 stepper motor:

Model: 34HST9805-02B2
Step vinkel (grad): 1,8
Motor Længde L (mm): 98
Rate Spænding (V): 6,4
Rate strøm (A): 2
 Fase modstand (Ω): 3,2
Fase Induktans (mH): 15
Holding Torque (oz.in): 878 - (Nm) 6,2
Ledning (stk.): 8
Rotor Inertia (kg. c?): 1,7
 Motor Vægt (kg): 3

2. Step motor driver DM860A:

DM860A er en to-faset hybrid stepmotor driver. Drevets spænding, er fra 24VDC til 80VDC. Den er designet til at brug med 2-faset hybrid stepmotor af alle slags med 57mm til 110mm udvendig diameter, og mindre end 8 amp. fase strøm. Dette kredsløb ligner kredsløbet i servostyring, som gør at motoren køre jævnt, næsten uden støj og vibrationer. Hording moment når DM860A køre ved høj hastighed er også væsentlig højere end de andre to faser kørsel. Positioneringsnøjagtigheden er også højere. Dette drev er ofte anvendt i middel og store numeriske styrings-enheder såsom CNC-maskiner, og brodere maskiner, pakkemaskiner og så videre.

Features:
Høj ydeevne, lav pris. Gennemsnitlig nuværende kontrol, to-faset sinusformet udgangsstrøm drev. Forsyningsspænding fra 24VDC til 80VDC. Opto-isoleret signal I / O Over Voltage, under spænding overcorrect, fase kortslutning beskyttelse. 14 kanaler inddeling og automatisk idle-strøm reduktion. 8 kanaler output fase aktuelle indstilling. Offline kommando input terminal. Motormoment er relateret til hastighed, men ikke relateret med trin / revolution. Høj opstart hastighed. Højt hording drejningsmoment under høj hastighed

3. Strømforsyning:

Strømmen er 200W, output spænding / strøm er 60 VDC / 3.33A.

4. Breakout Board:

Bygget i DB25 hanstik.
DB25 Output Pin: P1, P2, P3, P4, P5, P6, P7, P8, P9, P14, P16, P17.
DB25 Input Pin: P10, P11, P12, P13, P15.
DB25 GND Pin: P18-P25.
Strømforsyning: +5 V DC.
Bygget i C-klassen Optical-coupler.
Høj kvalitet med Surface-mount Tech.

Se diverse specifikationer her
